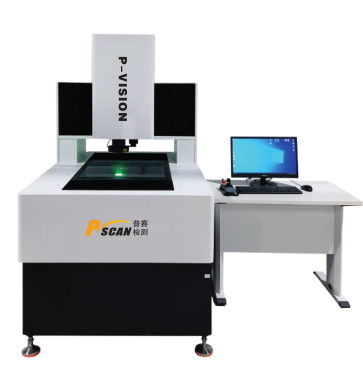

Техническое описание
| Модель | G-PV3030-TC | G-PV4040-TC | G-PV5050-TC |
| Диапазон измерения (мм) | 300*300*300 | 400*400*300 | 500*500*300 |
| Точность вектора XY (мкм) | 1.6+L/200 | 1.8+L/200 | 2.0+L/200 |
| Точность по оси Z (мкм) | 3.5+L/200 | 3.5+L/200 | 3.5+L/200 |
| Грузоподъемность | 25kg | 30kg | |
| Разрешение | Растровая линейка с металлическим пластырем 0,1 мкм | ||
| Максимальная скорость по оси XY | 500mm/s | ||
| Максимальное ускорение по оси XY | 1400mm/s | ||
| Максимальная скорость по оси Z | 30mm/s | ||
| Оптический зум | Коаксиальный оптический тубус с автоматическим изменением кратности увеличения 0,6-8x (1:13) 44X-588X | ||
| Устройство для получения изображений | Гигабитная цветная цифровая камера Basler (2/3) 500Вт | ||
| Кинематическое устройство |
Совершенно бесшумный линейный электродвигатель |
||
| Источник света | Программируемая регулировка: светодиодный коаксиальный отражающий свет/светодиодный четырехкольцевой восьмизонный отражающий источник света/шариковый интегрирующий источник проходящего света с параллельным ходом лучей/подъемный источник света | ||
| Расширение и обновление (выбираемая конфигурация) | Лазерный датчик/3D-зондовая система | ||
Технические преимущества
Применяется телецентрический коаксиальный оптический тубус с пространством предмета 1:13, отличная конструкция для устранения искажений, полностью обеспечивается точность измерения размеров во всех местах в окне, разрешение пространства предмета ниже 1 мкм, поддерживается камера мишени 2/3, при одинаковой кратности увеличения можно получить большее поле зрения, эффективность обнаружения повышается более чем на 90%, новая конструкция и оптимизация технологии, срок службы объектива повышается до 200%, на однородной оптической измерительной машине кратность увеличения увеличивается на 100%, достигается легкое измерение любого изделия.
Данная серия оснащена автоматической коаксиальной оптической системой высокого разрешения 1:13, которая сочетает в себе бесконтактное изображение, лазер и функцию обнаружения контактным зондом, может полностью обеспечить точность двухмерных размеров, высотных размеров и пространственных размеров прецизионного процесса обработки прецизионного изделия, сочетание различных программного и аппаратного обеспечения в соответствии с технологическими потребностями разных продуктов может удовлетворить различные производственные потребности в промышленности 3C, ЖК-промышленности, медицинской промышленности, полупроводниковой промышленности и других вышестоящих/нижестоящих технологиях, повысить эффективность производства.

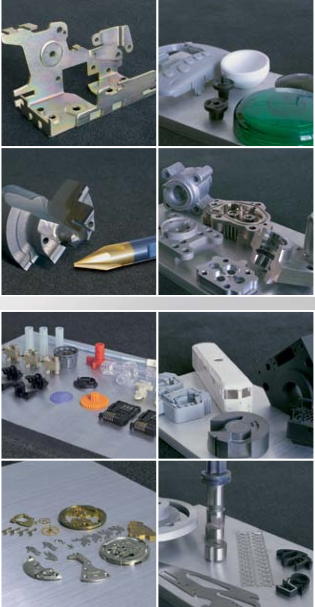

Интеллектуальное программное обеспечение для измерения делает измерение проще В связи с тем, что композитная видеоизмерительная машина имеет множество средств измерения, высокую гибкость и бесконтактность, она широко применяется в различных областях прецизионной электроники, технологии кремниевой полупроводниковой пластины, пластмассы, прецизионных деталей, разъемов, пресс-форм, военной промышленности, пластины PCB, порошковой металлургии, деталей часов, фармацевтической промышленности, оптоволоконных приборов, автомобилестроения, космонавтики и авиации, высших учебных заведений, научно-исследовательских институтов и т.д.
|
 |
